Screwless PCB Terminal Blocks

 /GH0744 pas de bouton-poussoir, espacement des broches 3,5 mm, 7 A, courant élevé, connecteur de bornier à montage sur circuit imprimé Composants électroniques Kit de loisirs électroniques, bornier de circuit imprimé

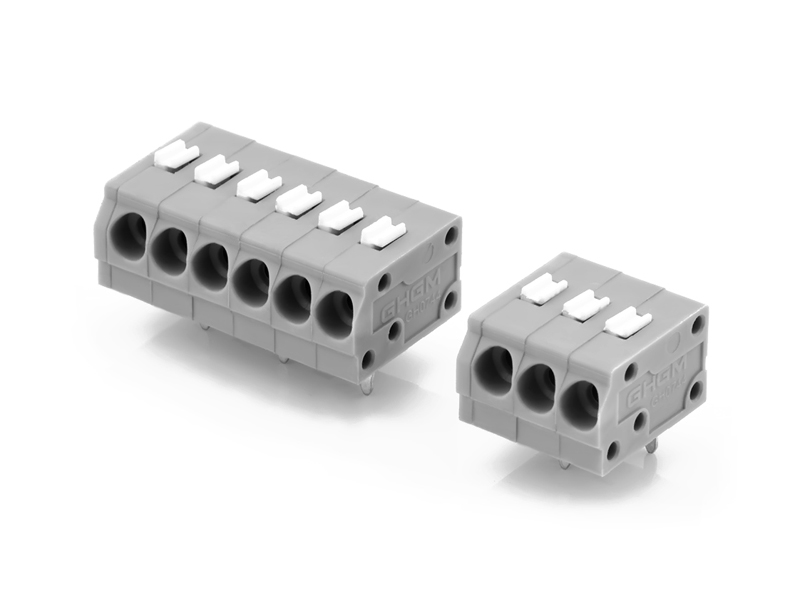

GH0744 Pitch 5.0mm PCB mount connector terminal blocks
GH0744 Pitch 5.0mm PCB mount connector terminal blocks GH0744 Pitch 5.0mm PCB mount connector terminal blocks GH0744 Pitch 5.0mm PCB mount connector terminal blocks

GH0744 pas de bouton-poussoir, espacement des broches 3,5 mm, 7 A, courant élevé, connecteur de bornier à montage sur circuit imprimé Composants électroniques Kit de loisirs électroniques, bornier de circuit imprimé

  • Marque:

    GHGM

  • N° darticle:

    GH0744

  • Stock de marchandises:

    1000

  • Application:

    LED bulb connector

  • Terrain:

    5.0mm

  • Épingler:

    2-24pin

  • Matériel - Contact:

    COPPER ALLOY

  • Tension nominale:

    300V

  • Note actuelle:

    9A

  • Fil AWG:

    16-22AWG

  • Certificat:

    UL
Enquête maintenant

Description du produit:

GH0744 sans bouton-poussoir, espacement des broches 3,5 mm, 7 A, courant élevé, connecteur de bornier à montage sur circuit imprimé Composants électroniques Kit de loisirs électroniques, bornier de circuit imprimé, enfichable CAGE CLAMP®


Ce connecteur filaire à carte est largement utilisé pour connecter des fils aux cartes, il peut s'agir d'une alimentation électrique ou de la connexion de tout autre périphérique comme un moteur à la carte. La distance entre deux broches de montage est un multiple de 3,5 mm standard afin que ce connecteur puisse être monté facilement sur des circuits imprimés à usage général. Ce connecteur peut être utilisé en toute sécurité pour un courant jusqu'à 7A.


Détails de la propriété:

1. Matériaux :

1.1 Boîtier : LCP UL94 V-0

1.2 Bornes : alliage de cuivre

2. Placage : Bornes : Matte-in

3. Performances électriques :

3.1 Tension nominale : 300 V (AC/DC)

3.2 Courant nominal : 7 A

3.3 Résistance d'isolement : 100 MΩ min

3.4 Tension de tenue diélectrique : 500V AC R.M.S/1m

4. Caractéristique environnementale

4.1 Plage de température de stockage : -10℃~+50℃ Une demi-année

4.2 Plage de température de fonctionnement : -40℃~+105℃

5. Conforme RoHS


Caractéristiques et avantages :

  • Le profil bas minimise l'ombrage à bord, seulement 7,7 mm de hauteur

  • son connecteur peut être utilisé en toute sécurité pour un courant allant jusqu'à 7A.

  • Disponible en configurations 2-24 pôles

  • Borniers compacts sans boutons poussoirs

  • Terminaisons push-in de conducteurs massifs et à embouts

  • Terminaison/retrait des conducteurs à torons fins via des boutons-poussoirs

  • 45° l'angle d'entrée du conducteur permet un câblage facile et peu encombrant

  • Combinaisons de couleurs personnalisées

  • Borniers également disponibles avec entretoises sur demande


Application:

  • Connecteur d'alimentation

  • Circuit imprimé (PCB)


Certificat:

  • Le contrôle de la qualité a la première priorité dans GHGM.

  • Système de gestion : IATF 16949:2106, ISO 9001, ISO 14001, GB/T29490

  • Contrôle de la qualité de la production : UL, VDE, REACH, RoHS, IEC, CQC

  • Invention et brevets : États-Unis, Allemagne, Japon, Chine

GHGM certificate, qualtity control, invention and patents.jpg


Emballage et expédition :

  • Nous choisissons le matériau d'emballage le meilleur et le plus sûr pour nous assurer que vos commandes ne seront pas endommagées lors de la livraison.

  • Différentes méthodes d'emballage sont soumises à différents produits, tels que Tape&real, PE Bag, Tube, Tray.

  • Ces conditions commerciales sont acceptables, EXW, FOB, CFR, CIF, etc.

GHGM shipping and packing.jpg
