Le panneau flottant de pas de 0,8 mm pour embarquer le fournisseur de connecteurs à plusieurs cartes remplace Iriso Hirose Molex

  • Marque:

    GHGM
  • N° darticle:

    GH8003&GH8004
  • Stock de marchandises:

    1000
  • Application:

    Board to Board connector
  • Terrain:

    0.8mm
  • Épingler:

    2*20-2*60 pin
  • Matériau - Boîtier:

    LCP UL94 V-0
  • Matériel - Contact:

    COPPER ALLOY
  • Tension nominale:

    50V
  • Note actuelle:

    0.5A
  • Certificat:

    RoHS

Description du produit:

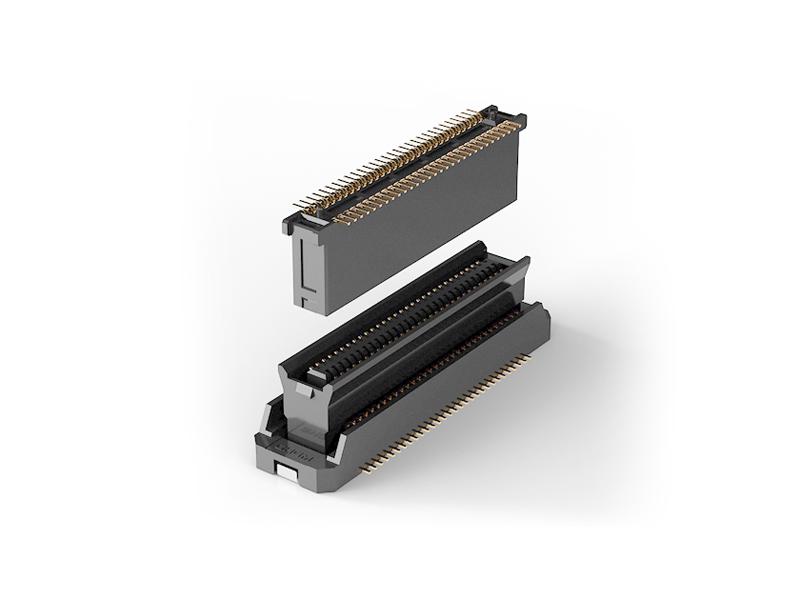

GH8003 & GH8004 Pas de 0,8 mm, connecteur flottant carte à carte, connecteur à plusieurs cartes, remplacement de type flottant de connecteur iriso, hirose, molex carte à carte.


Détails de la propriété:

1. Matériaux :

1.1 Boîtier : LCP UL94 V-0

1.2 Terminaux : Alliage de cuivre

2. Électrodéposition : Terminaux : Flash d'or

3. Performances électriques :

3.1 nominale : broche de signal, 50 V/0,5 A, broche d'alimentation, 200 V/50 A

3.2 Résistance d'isolement : broche de signal, 100 MΩ min (min)

Broche d'alimentation, 1000MΩ min(Min)

3.3 Tension de tenue diélectrique :

Broche de signal, 150VAC RMS/1m

Broche d'alimentation, 600 V CA RMS/1 m

4. Caractéristique environnementale

4.1 Plage de température de stockage : -10℃~+50℃ Six mois

4.2 Plage de température de fonctionnement : -40℃~+105℃

5. Conforme RoHS


Caractéristiques et avantages :

  • Comme de nombreux appareils ont évolué pour devenir plus compacts et performants. Le « connecteur flottant » a contribué à réduire les contraintes qui se produisent sur les pièces de connexion lors du vissage de la fixation sur le circuit imprimé, ainsi que lors du montage de plusieurs connecteurs sur un seul circuit imprimé.

  • La série de connecteurs flottants GHGM a commencé à partir d'un pas de 0,5 mm, puis elle a progressé vers des connecteurs à pas de 0,635 mm, 0,8 mm et 0,4 mm.


Application:

  • Les connecteurs flottants ont été utilisés dans une large gamme d'applications allant des systèmes d'infodivertissement de voiture pour les applications automobiles ainsi que la médecine, la fabrication, quelles que soient les applications industrielles ou grand public. De nombreuses options pour le nombre de broches et les variations de hauteur permettent au connecteur flottant d'être flexible à utiliser quelle que soit l'application.


Certificat:

  • Le contrôle de la qualité a la première priorité chez GHGM.

  • Système de gestion : IATF 16949:2106, ISO 9001, ISO 14001, GB/T29490

  • Contrôle de la qualité de la production : UL, VDE, REACH, RoHS, IEC, CQC

  • Invention et brevets : États-Unis, Allemagne, Japon, Chine

Certificat GHGM, contrôle qualité, invention et brevets.jpg


Emballage et expédition :

  • Nous choisissons les matériaux d'emballage les meilleurs et les plus sûrs pour nous assurer que vos commandes ne seront pas endommagées lors de la livraison.

  • Différentes méthodes d'emballage sont soumises à différents produits, tels que Tape&real, PE Bag, Tube, Tray.

  • Ces conditions commerciales sont acceptables, EXW, FOB, CFR, CIF, etc.

Expédition et emballage GHGM.jpg
